DIP插件加工的正確步驟有哪些？

隨著PCBA加工行業的發展，越來越多的產品選擇用SMT貼片進行生產加工，而SMT貼片技術有著小型化、智能化的優點，技術也愈發成熟，但是一些PCBA產品還是需要進行DIP插件加工，比如一些電子元件較大的PCB線路板，SMT貼片加工不能滿足它的加工要求，所以DIP插件加工也是PCBA加工流程中不可被取代的一環，是極為重要的工藝流程。

一般的DIP插件分為七步加工流程：元器件預加工、插件加工、波峰焊接、元件切腳、后焊加工、清洗、功能測試。

01 元器件預加工

首先，工作人員需要根據BOM物料清單進行領料，再認真核對物料的型號、規格、簽字，然后根據樣板模樣進行產品預加工，最后投入正式生產。

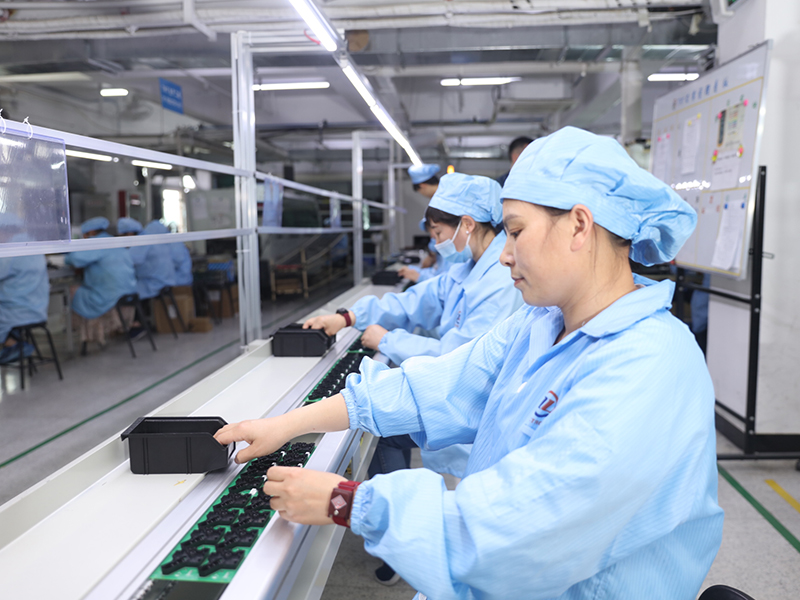

02 插件加工

手工準備，將元件正確地插入到貼片加工完成后的PCB線路板上。

03 波峰焊接

檢查PCB線路板插件情況，全部正確后放入夾具中過波峰焊機，經過噴助焊劑、過液態錫波峰和冷卻等環節，完成對PCB線路板的焊接。

04 元件切腳

對焊接完成的PCBA板進行切腳，以達到合適的尺寸。

05 后焊

對于檢查出未焊接完整的PCBA成品板要進行補焊，進行維修。

06 清洗
